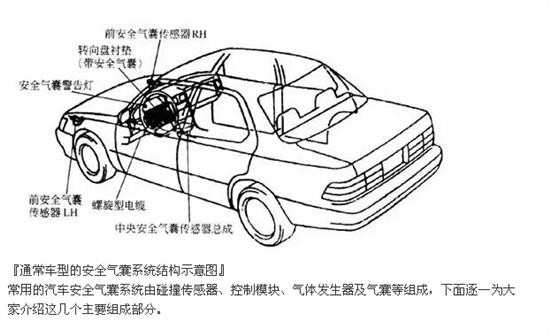

安全氣囊一般安裝在車內前方（正副駕駛位），側方（車內前排和后排）和車頂三個方向。在裝有安全氣囊系統的容器外部都印有Supplemental Inflatable Restraint System，簡稱SRS)的字樣，直譯成中文，應為“輔助可充氣約束系統”。旨在減輕汽車碰撞后，乘員因慣性發生二次碰撞時的傷害程度。

安全氣囊的原理及結構

安全氣囊主要是為了防止汽車碰撞時車內乘員和車內部件間發生碰撞而造成的傷害，它通常是作為安全帶的輔助安全裝置出現，二者共同作用。安全氣囊的保護原理是：當汽車遭受一定碰撞力量以后，氣囊系統就會(huì )引發某種類似微量炸藥爆炸的化學反應，隱藏在車內的安全氣囊就在瞬間充氣彈出，在乘員的身體與車內零部件碰撞之前能及時到位，在人體接觸到安全氣囊時，安全氣囊通過氣囊表面的氣孔開始排氣，從而起到鋪墊作用，減輕身體所受沖擊力，最終達到減輕乘員傷害的效果。

安全氣囊系統傳感器

安全氣囊傳感器一般也稱碰撞傳感器，按照用途的不同，碰撞傳感器分為觸發碰撞傳感器和防護碰撞傳感器。觸發碰撞傳感器也稱為碰撞強度傳感器，用于檢測碰撞時的加速度變化，并將碰撞信號傳給氣囊電腦，作為氣囊電腦的觸發信號；防護碰撞傳感器也稱為安全碰撞傳感器，它與觸發碰撞傳感器串聯，用于防止氣囊誤爆。

按照結構的不同，碰撞傳感器還可分為機電式碰撞傳感器、電子式碰撞傳感器以及機械式碰撞傳感器。防護碰撞傳感器一般采用電子式結構，觸發碰撞傳感器一般采用機電結合式結構或機械式結構。機電結合式碰撞傳感器是利用機械的運動（滾動或轉動）來控制電氣觸點動作，再由觸點斷開和閉合來控制氣囊電路的接通和切斷，常見的有滾球式和偏心錘式碰撞傳感器。電子式碰撞傳感器沒有電氣觸點，目前常用的有電阻應變式和壓電效應式兩種。機械式碰撞傳感器常見的有水銀開關式，它是利用水銀導電的特性來控制氣囊電路的接通和切斷。

控制模塊

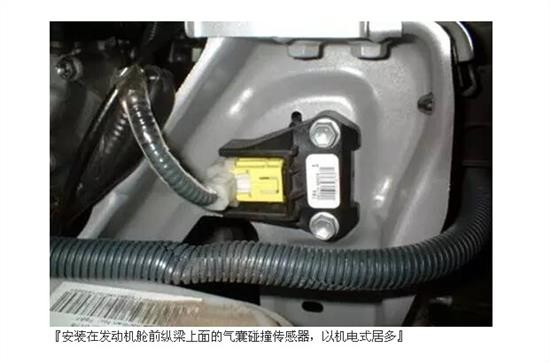

對于早期的汽車，一般設有多個觸發碰撞傳感器，安裝位置一般在車身的前部和中部，例如車身兩側的翼子板內側、前照燈支架下面以及發動機散熱器支架兩側等部位。隨著碰撞傳感器制造技術的發展，有些汽車將觸發碰撞傳感器安裝在氣囊系統內。防護碰撞傳感器一般都與氣囊系統組裝在一起，多數安裝在駕駛艙內中央控制臺下面。ECY是氣囊系統的核心部件，大多安裝在駕駛艙內中央控制臺下面。

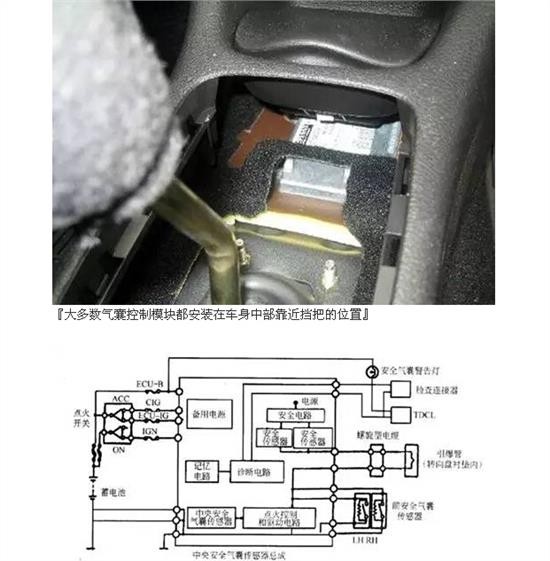

『典型的氣囊系統控制電路示意圖』

汽車行駛過程中，傳感器系統不斷向控制裝置發送速度變化（或加速度）信息，由氣囊控制模塊對這些信息加以分析判斷，如果所測的加速度、速度變化量或其它指標超過預定值（即真正發生了碰撞），則囊控制模塊向氣體發體發生器發出點火命令。

氣體發生器

氣體發生器主要是用來在在較短的時間內（30ms左右）產生大量的氣體充滿氣囊，產生的氣體必須對人體無害，且不能溫度太高，同時要求氣體發生器有很高的可靠性和穩定性。目前氣體發生器主要有壓縮氣體式、煙火式和混合式三種型式?；旌鲜綒怏w發生器是壓縮氣體式和煙火式相結合的發生器，也是目前廣泛應用一種氣體發生器。

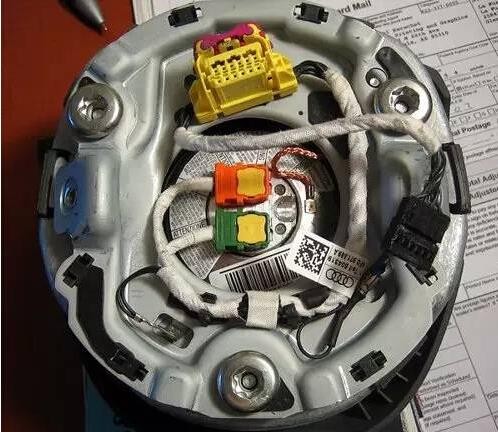

『包含氣體發生器和氣囊在內的模塊（背面），一般情況下是不允許對它們進行拆解的』

氣體發生器內存儲有氮化鈉或硝酸銨等物質。當汽車在高速行駛中受到猛烈撞擊時，這些物質會(huì )迅速發生分解反應，產生大量氣體（無毒無味的氮氣占70%以上），充滿氣囊。而較新型的安全氣囊加入了可分級充氣或釋放壓力的裝置，以防止一次突然點爆產生的巨大壓力對人體產生的傷害。分級點爆裝置，即氣體發生器分兩級點爆，第一級產生約40%的氣體容積，遠低于最大壓力，對人頭部移動產生緩沖作用，第二級點爆產生剩余氣體，并且達到最大壓力。而分級釋放壓力方式就是在氣囊袋上開有泄壓孔或可調節壓力的孔，一開始壓力達到設定極限，便能瞬時釋放壓力，以避免對乘客造成過大傷害。
